Każdy proces musi posiadać przynajmniej jedno rozpoczęcie i zakończenie. Jeżeli zadanie nie ma połączeń wchodzących, to powinno je poprzedać rozpoczęcie procesu oraz jeżeli nie ma połączeń wychodzących, to po nim powinno następować zakończenie procesu. Za pomocą przycisków
w górnej belce panelu edycji mapy procesu możemy dodawać rozpoczęcia i zakończenia procesu. Po kliknięcu jednego z przycisków możemy umieścić element na mapie procesu. Musi on znajdować się nad uczestnikiem. Jeśli element znajduje się na granicy obszarów dwóch uczestników, to obszar uczestnika znajdującego się wyżej zostanie odpowiednio powiększony. Jeżeli umieszczenie elementu w danym miejscu mapy procesu nie jest możliwe, użytkownik jest informowany o tym fakcie znakiem
. Zakończenie rysowania elementu rozpoczęcia i zakończenia procesu odbywa się poprzez użycie klawisza ESC, prawego przycisku myszki lub odkliknięcie przycisku na górnej belce panelu edycji procesu.

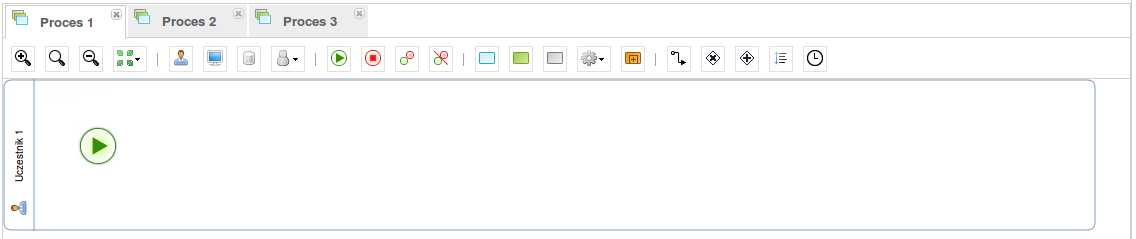

Rozpoczęcie procesu umieszczone na mapie procesu wygląda w następujący sposób:
Element udostępnia menu kontekstowe:
Pozwala ono na wykonanie następujących operacji:
- Usuń element - usuwa element z mapy procesu wraz ze wszystkimi połączeniami

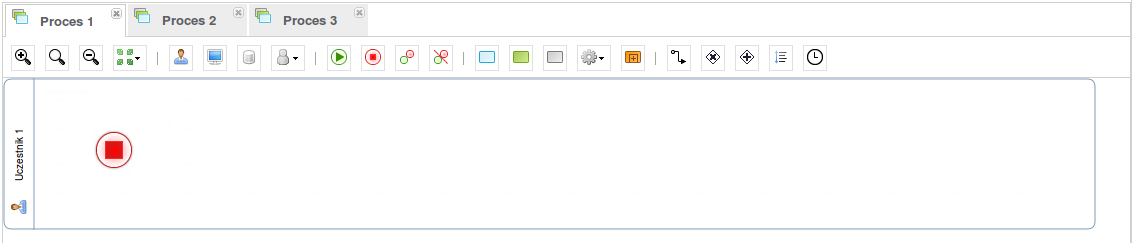

Zakończenie procesu umieszczone na mapie procesu wygląda w następujący sposób:
Element udostępnia też menu kontekstowe:
Pozwala ono na wykonanie następujących operacji:
- Usuń element - usuwa element z mapy procesu wraz ze wszystkimi połączeniami
W przypadku kliknięcia na element rozpoczęcia procesu pojawiają się pomocnicze opcje:
Pozwalają one rozpocząć tworzenie przebiegu procesu i są następujące:
- rozpoczęcie rysowania połączenia bezwarunkowego wychodzącego z elementu
- rozpoczęcie rysowania narzędzia bezpośrednio połączonego z elementem
- rozpoczęcie rysowania przekierowania bezpośrednio połączonego z elementem
- rozpoczęcie rysowania zadania bezpośrednio połączonego z elementem
Zmiana położenia elementów odbywa się za pomocą techniki Drag&Drop.
